Montage Beispiel


Im Set ist alles Notwendige enthalten, um ein Fahrzeug mit Rotachain nachzurüsten. Spezialwerkzeuge sind nicht erforderlich.

Die passgenauen, fahrzeugspezifischen Adaptersätze garantieren einen schnellen und einfachen Einbau der Antriebseinheiten.

Hier zeigen wir Ihnen einen Einbau an einem
  • MAN TGS
  • Baumuster 52S
  • Blattfederung
  • HP-1352 Achse
  • Zwillingsbereifung
  • Bereifung 315/80R22,5

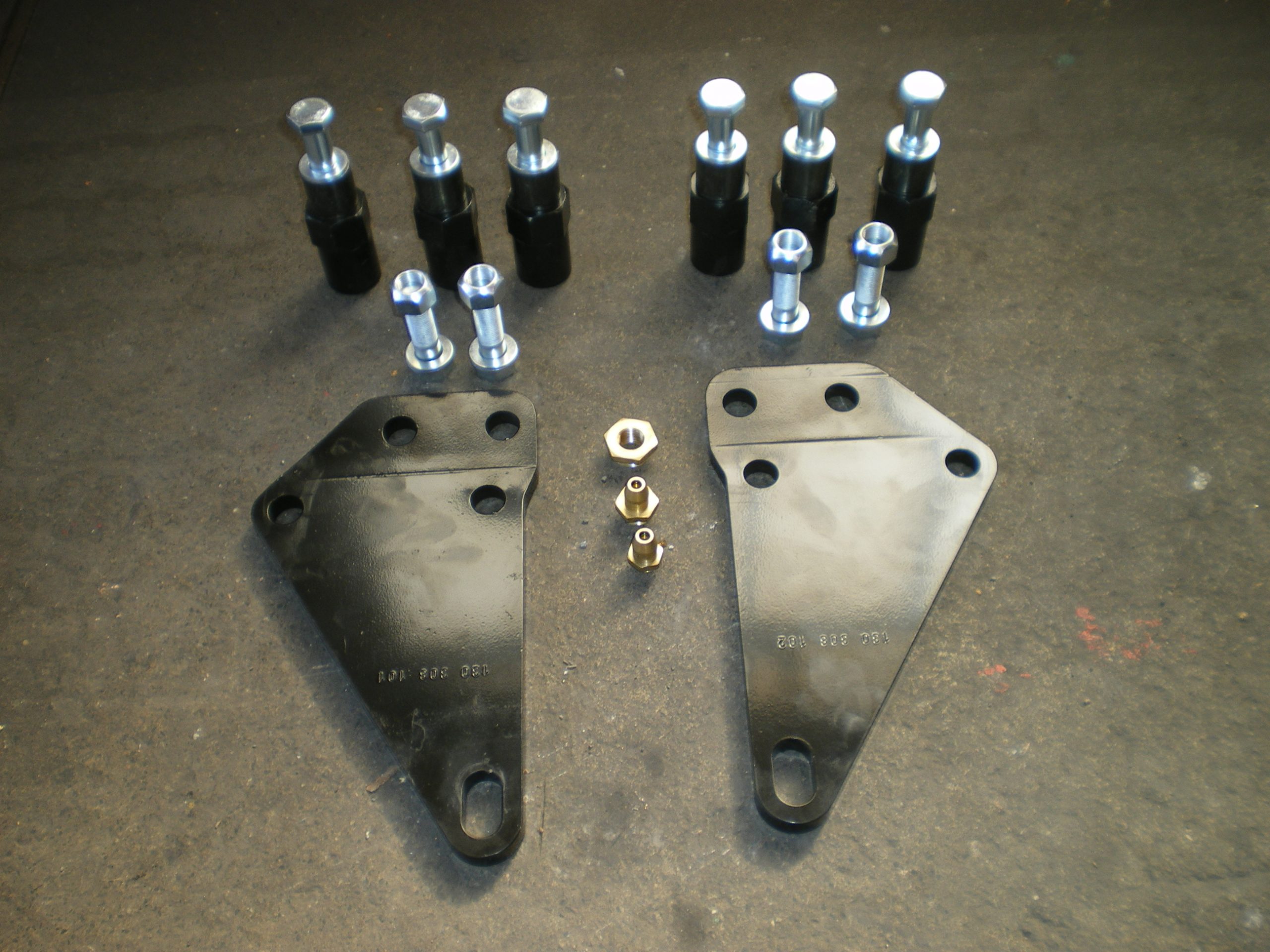

  • fahrzeugspezifischer Adaptersatz

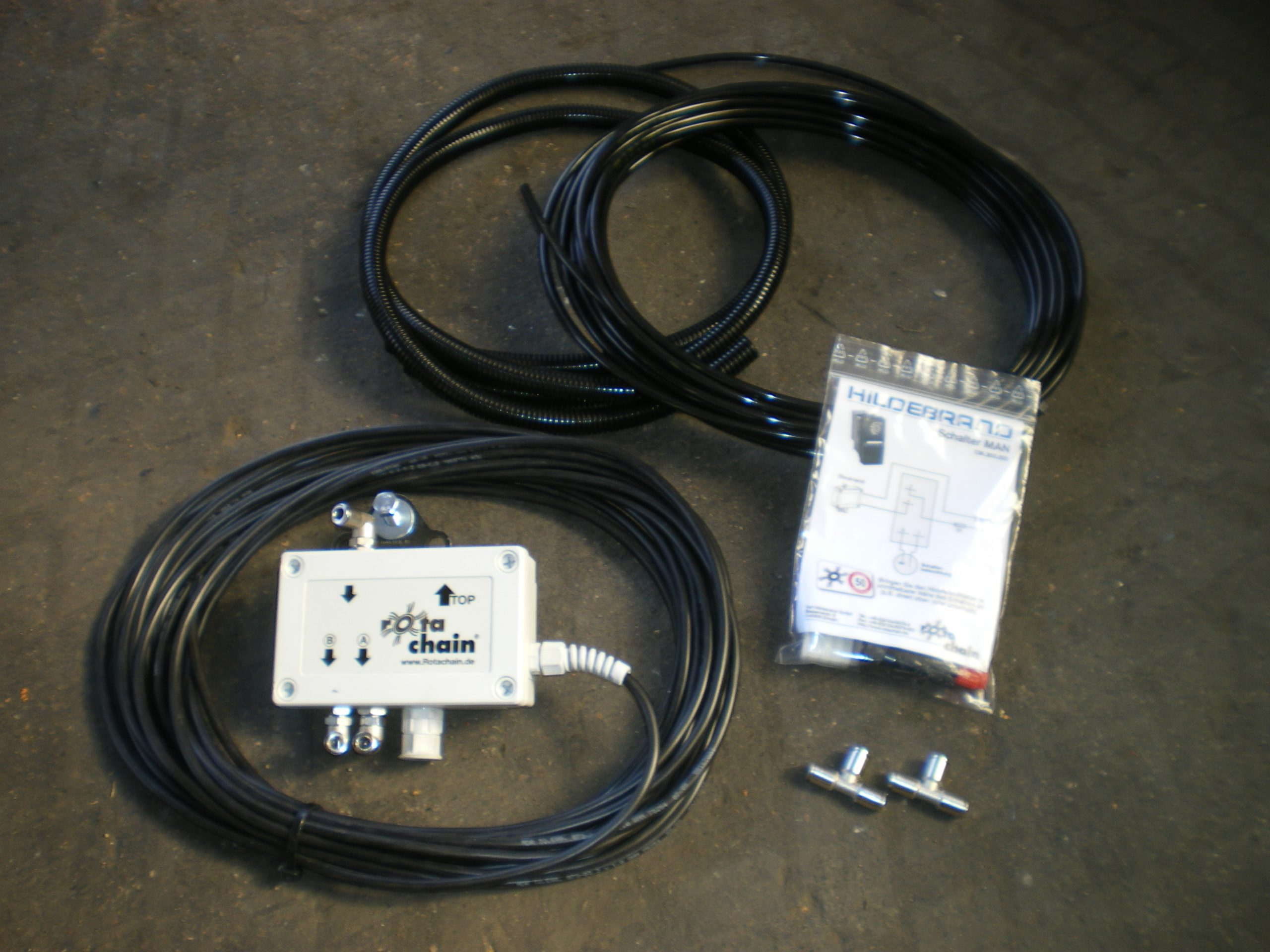

    Luft- und Elektrosatz bestehend aus Steuerventil, Luftleitung, Wellschutzschlauch, T-Stücke und Schalter

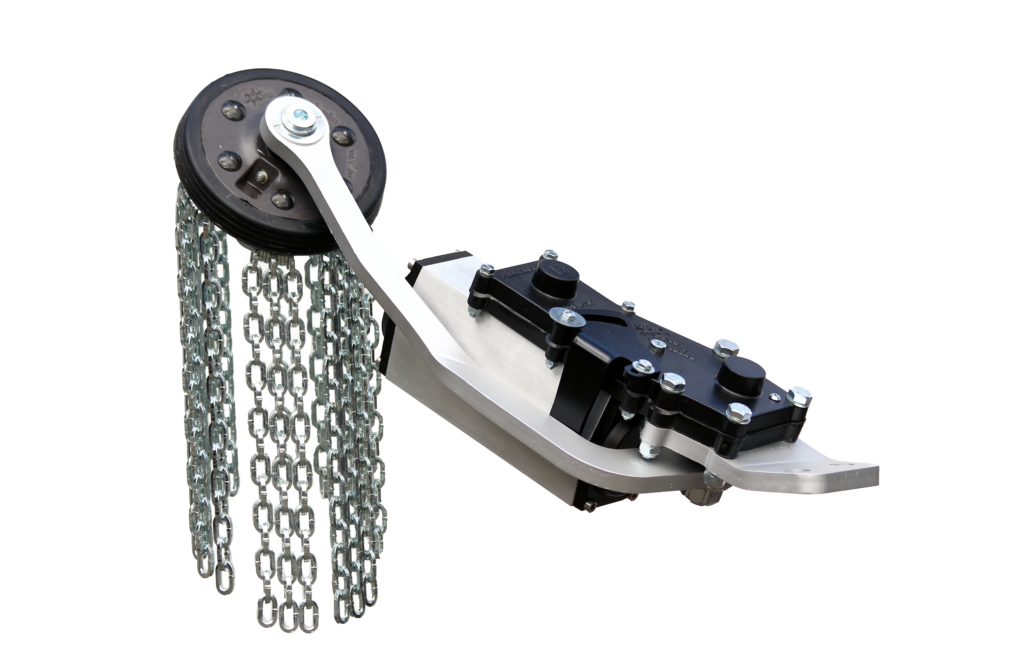

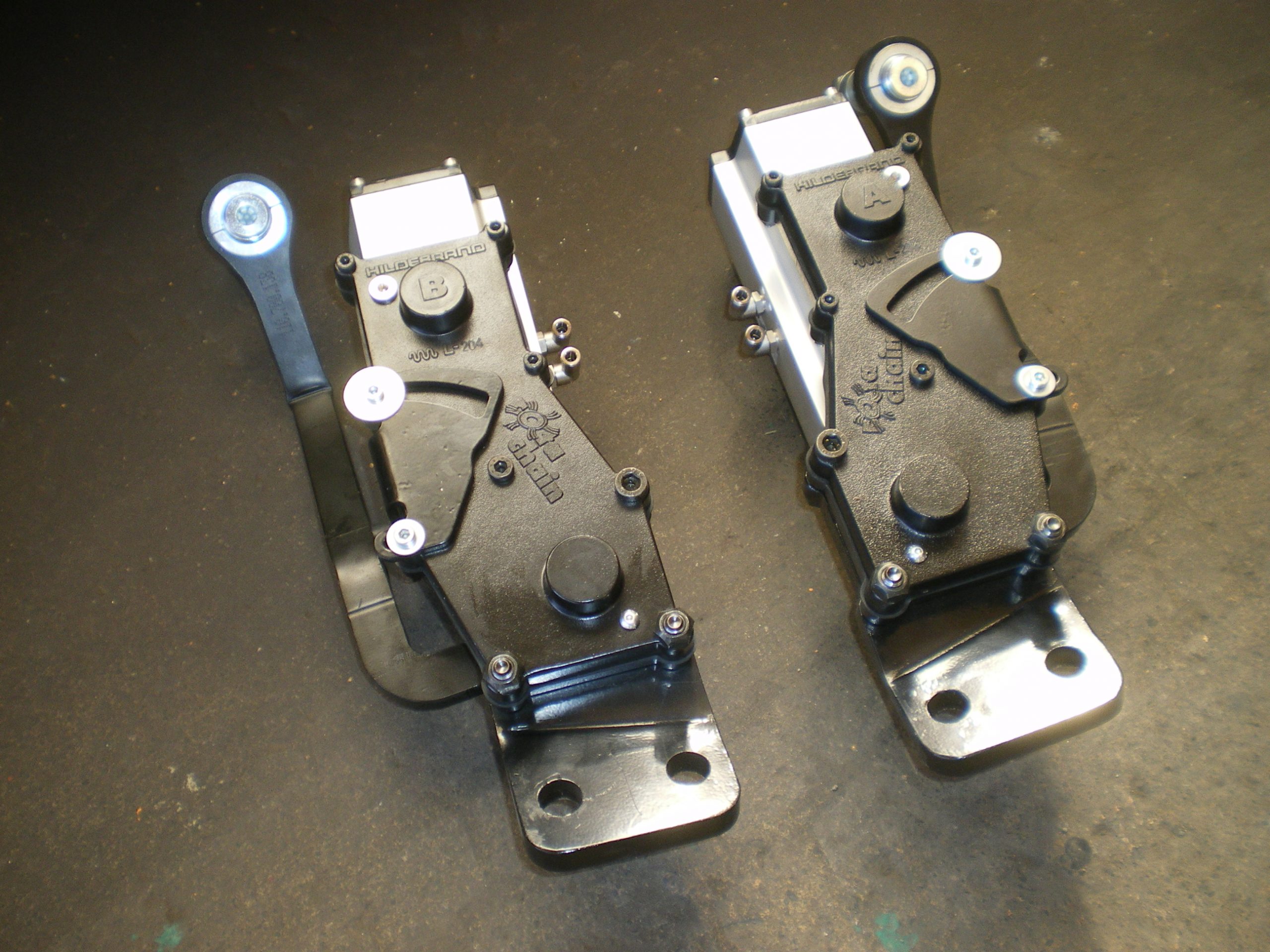

    Antriebseinheiten, ab Werk komplett vormontiert

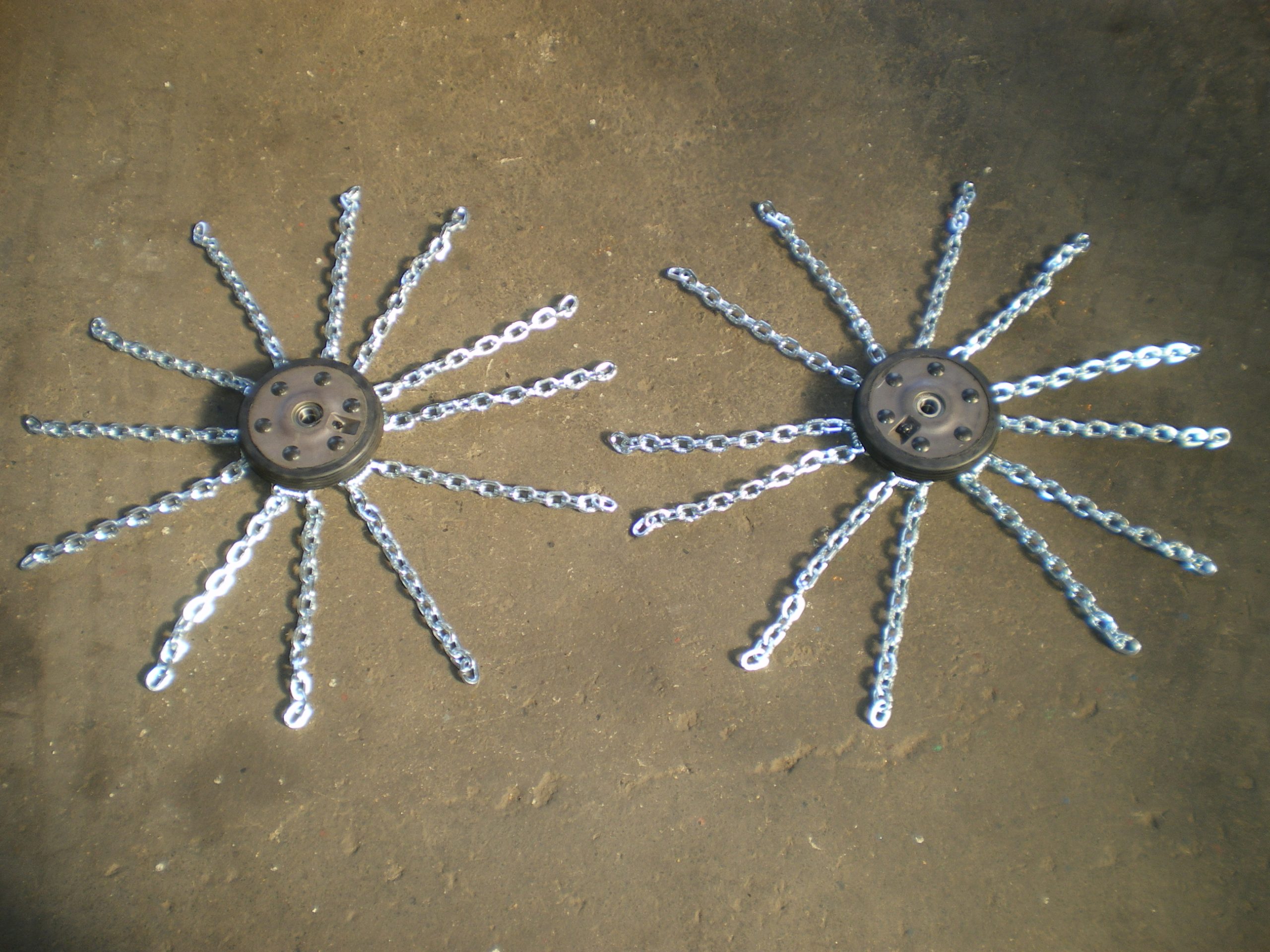

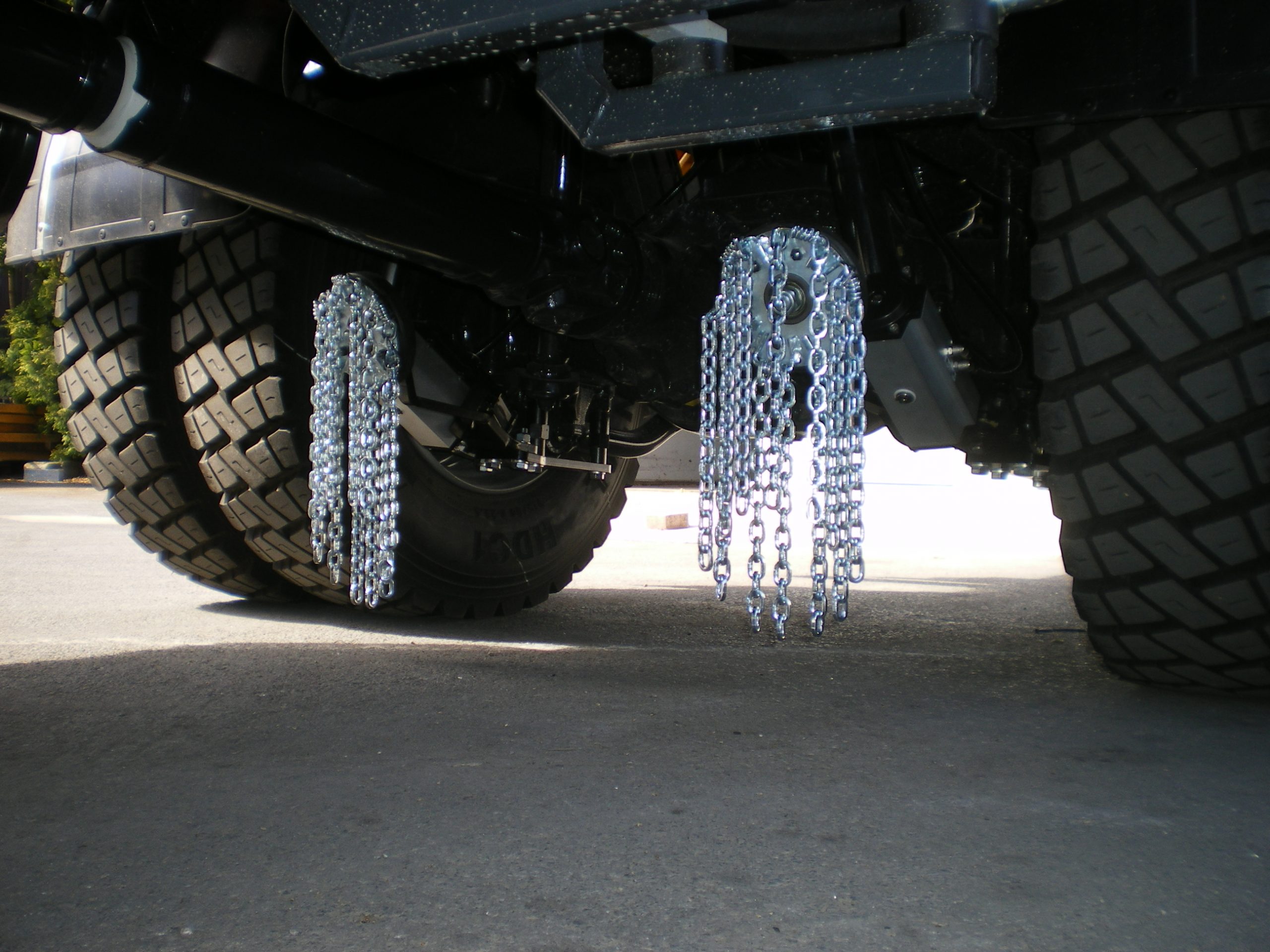

    12-Strang Kettenradsatz, alternativ auch 18-Strang Kettenradsatz verfügbar

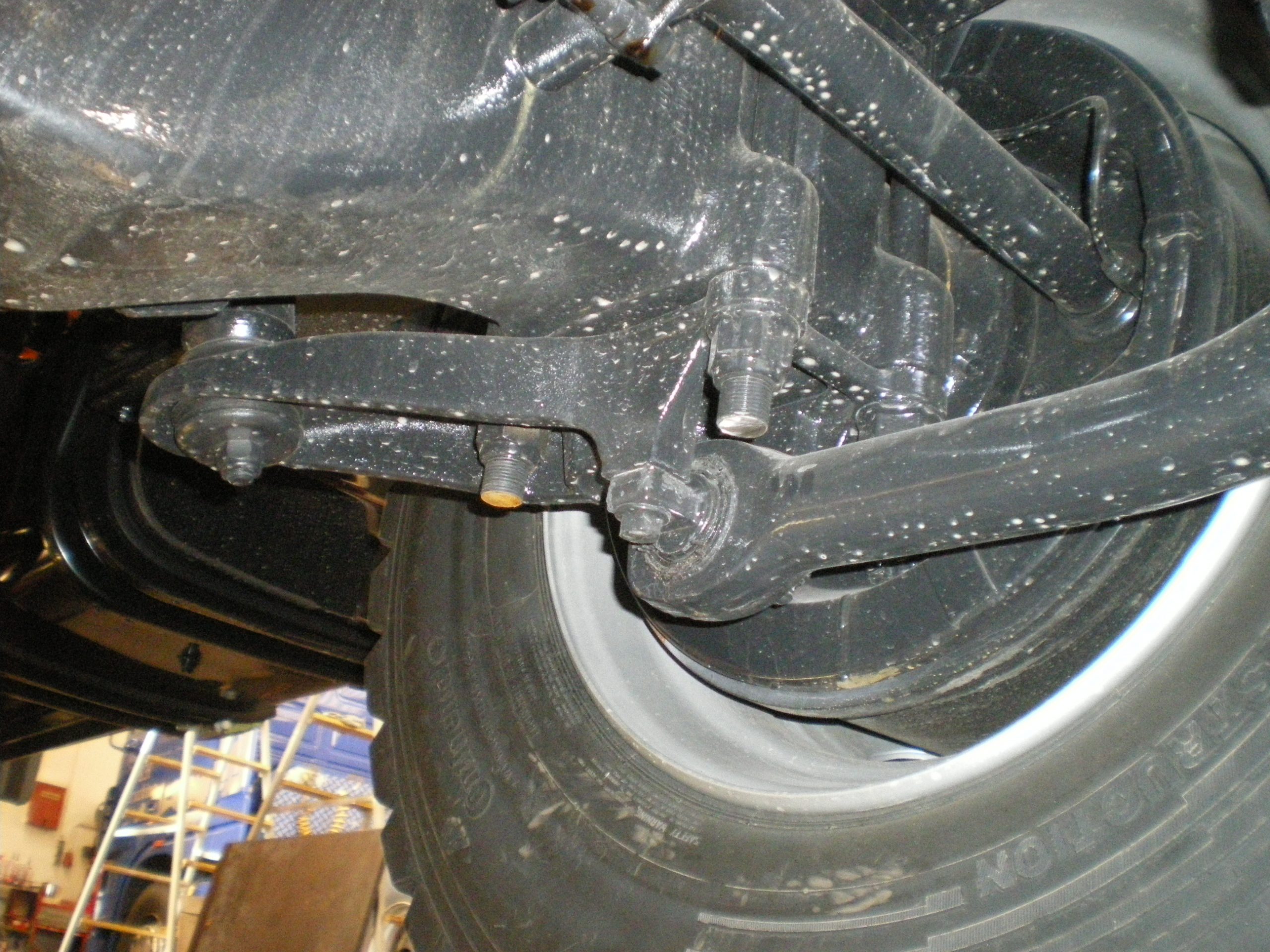

    die Anbindung erfolgt über die Bridenbügel


    Doppelmuttern ansetzen


    Doppelmuttern auf Drehmoment anziehen

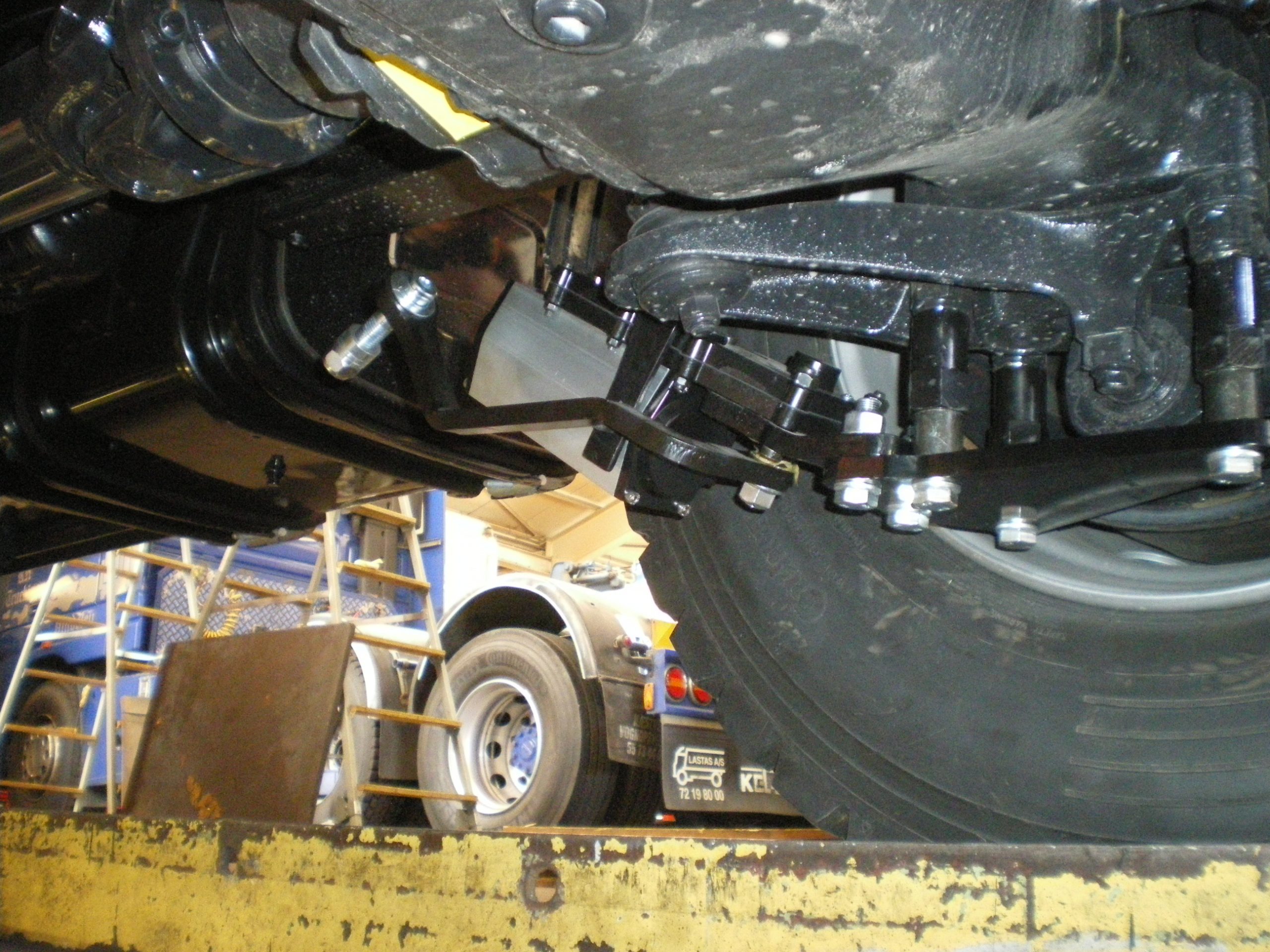

    Adapterplatte anschrauben


    Schrauben auf Drehmoment anziehen

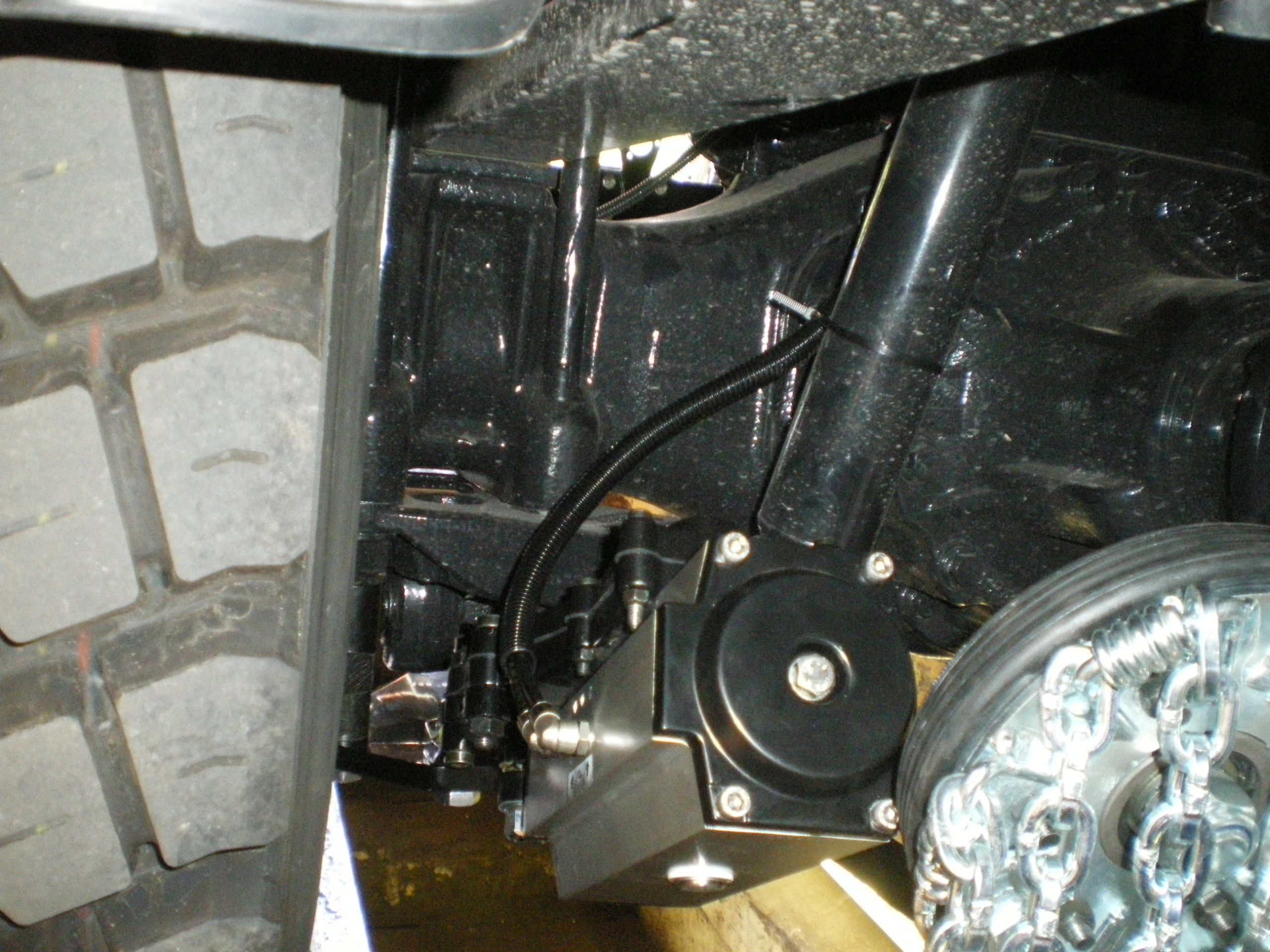

    Antriebseinheiten anschrauben und auf Drehmoment anziehen

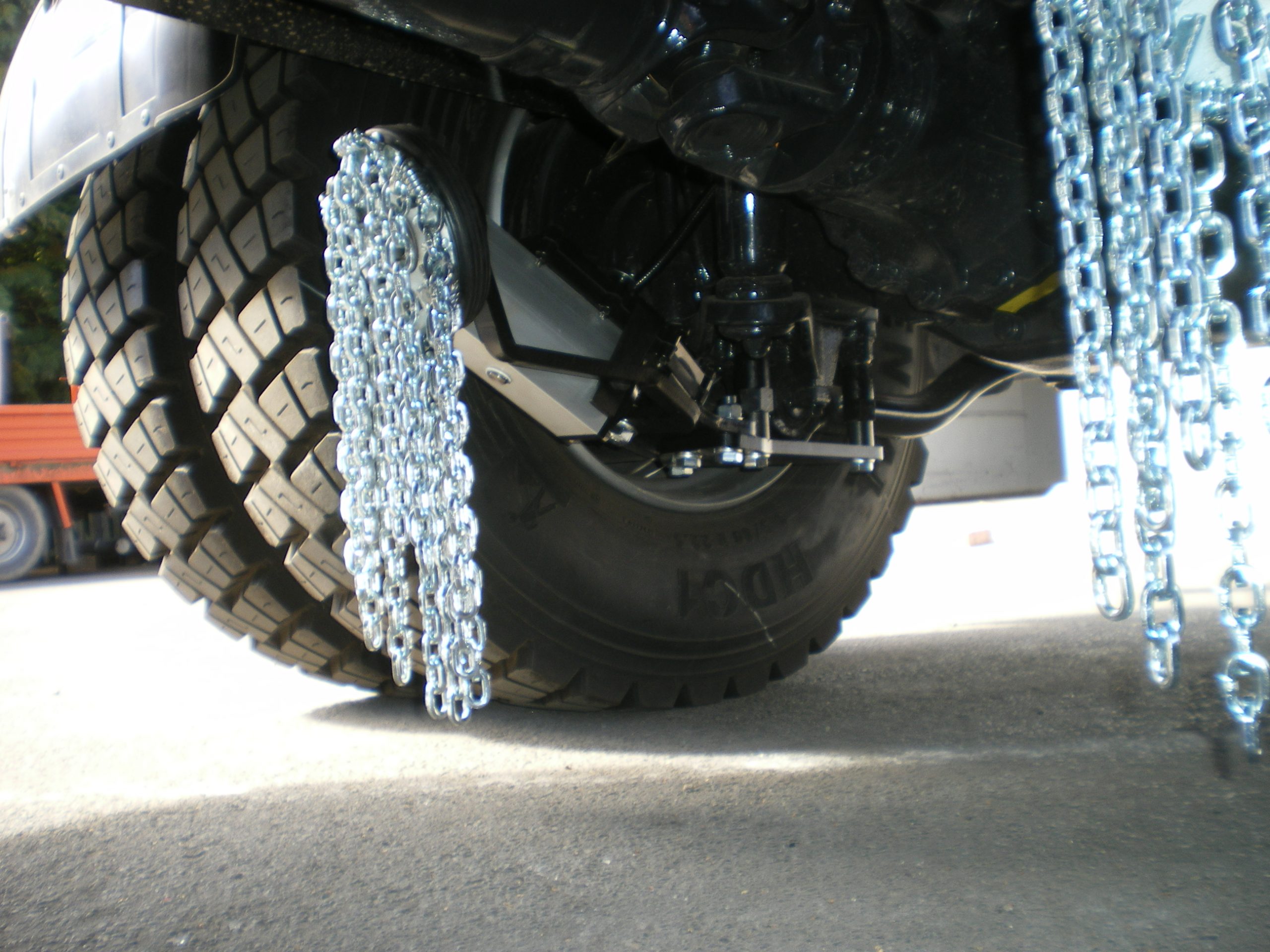

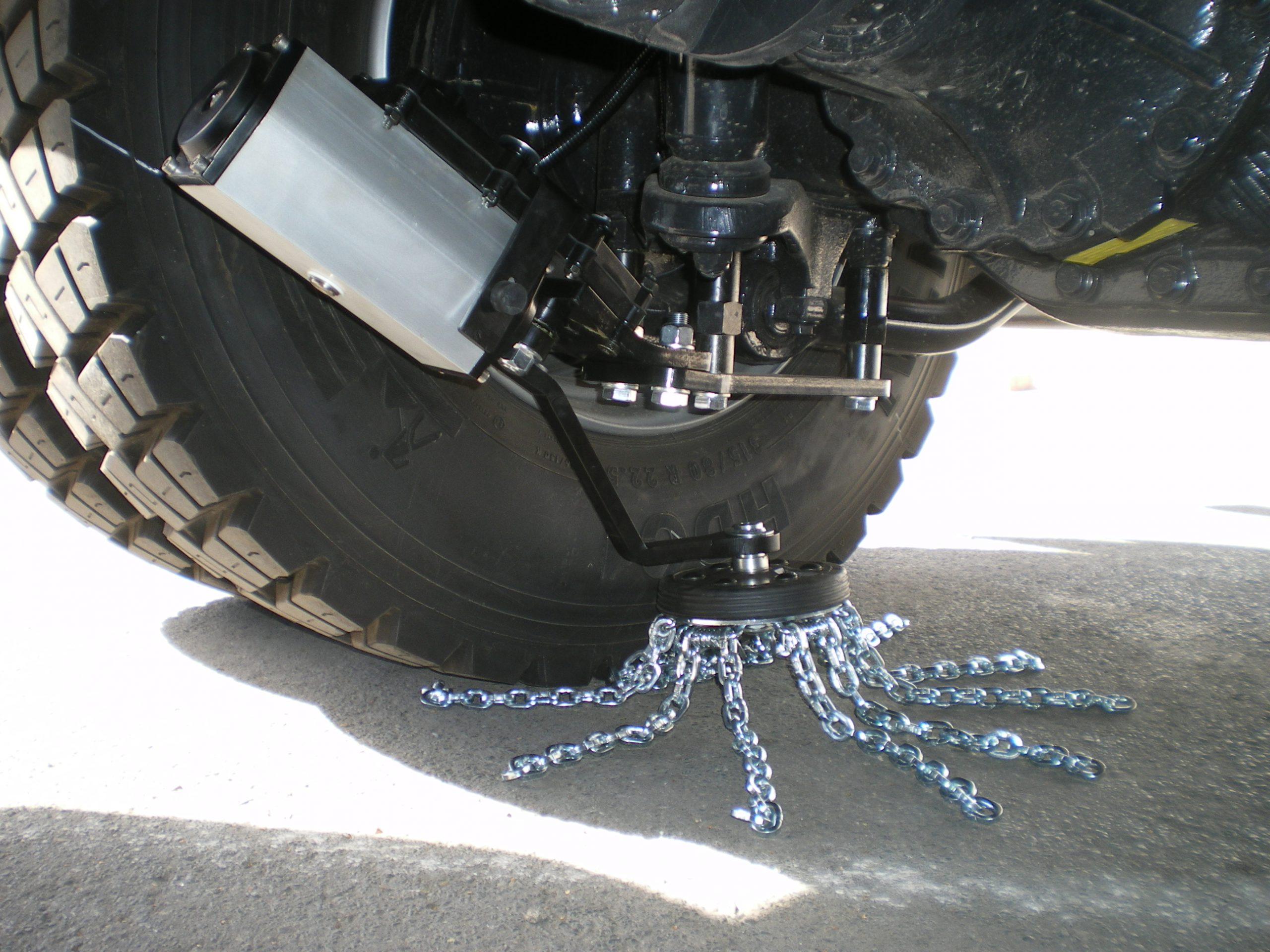

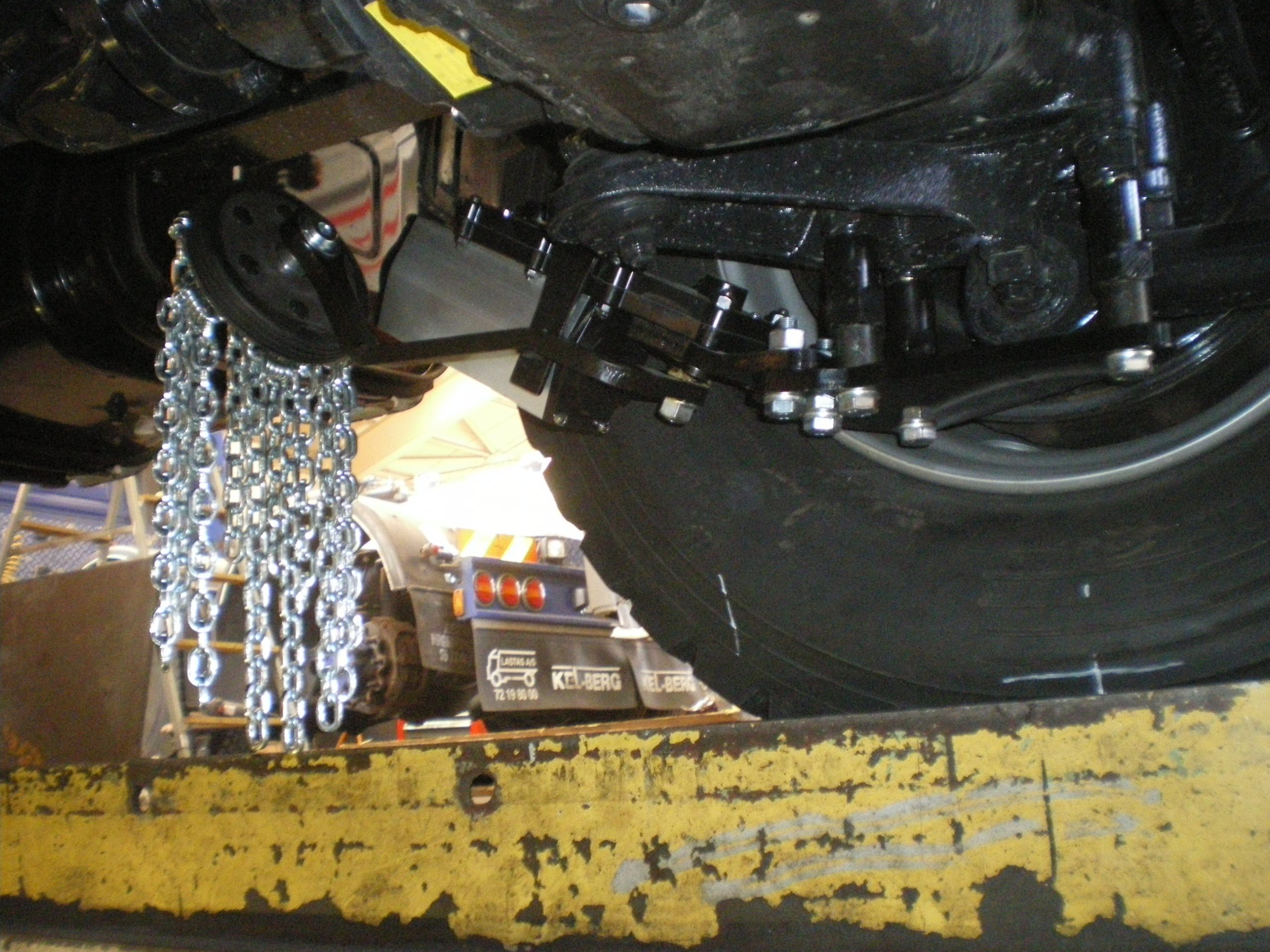

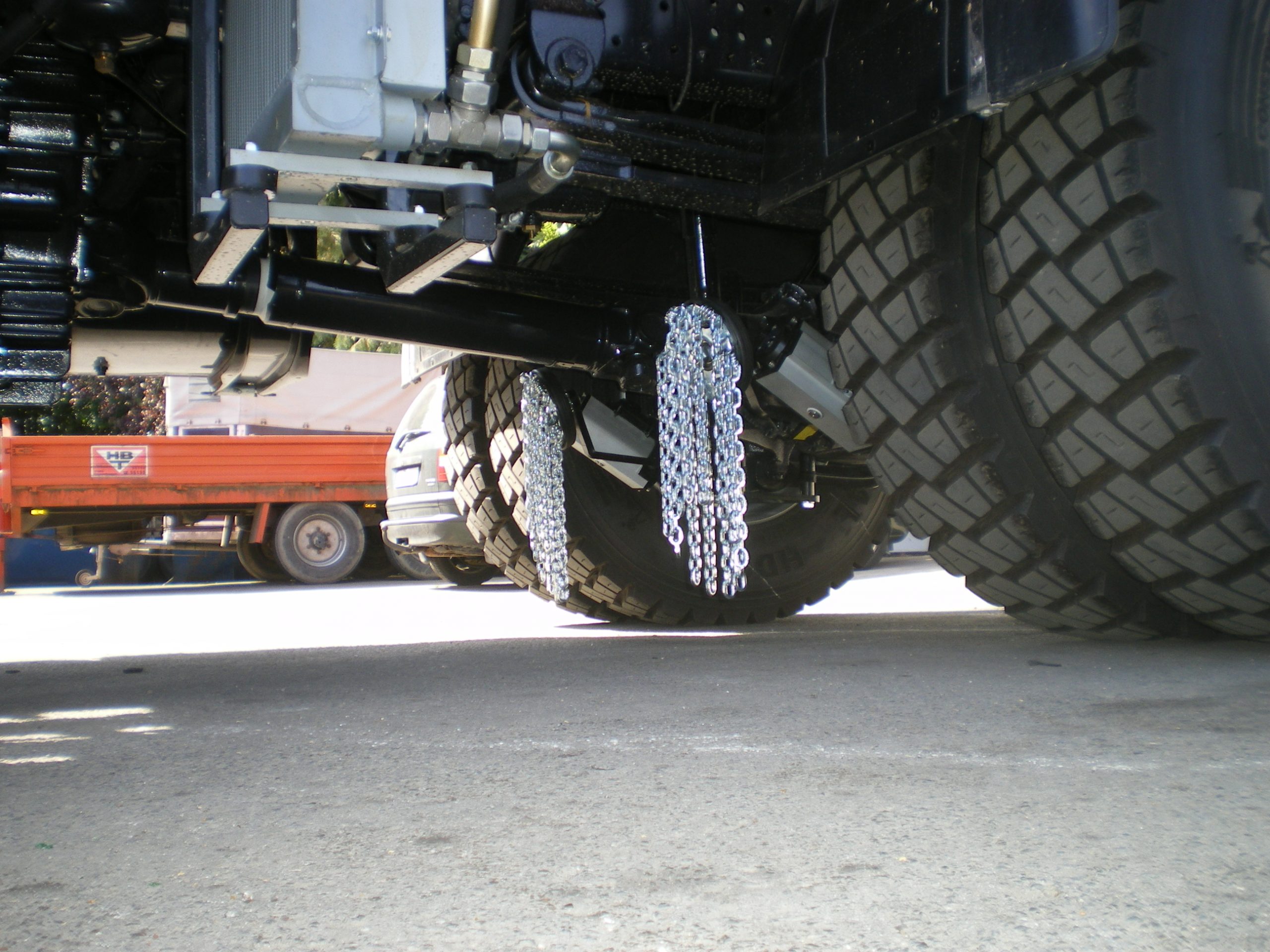

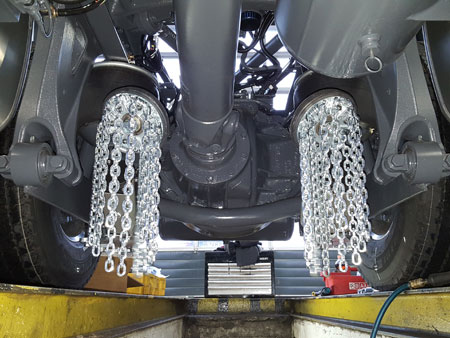

    Anbringen des Kettenradsatzes

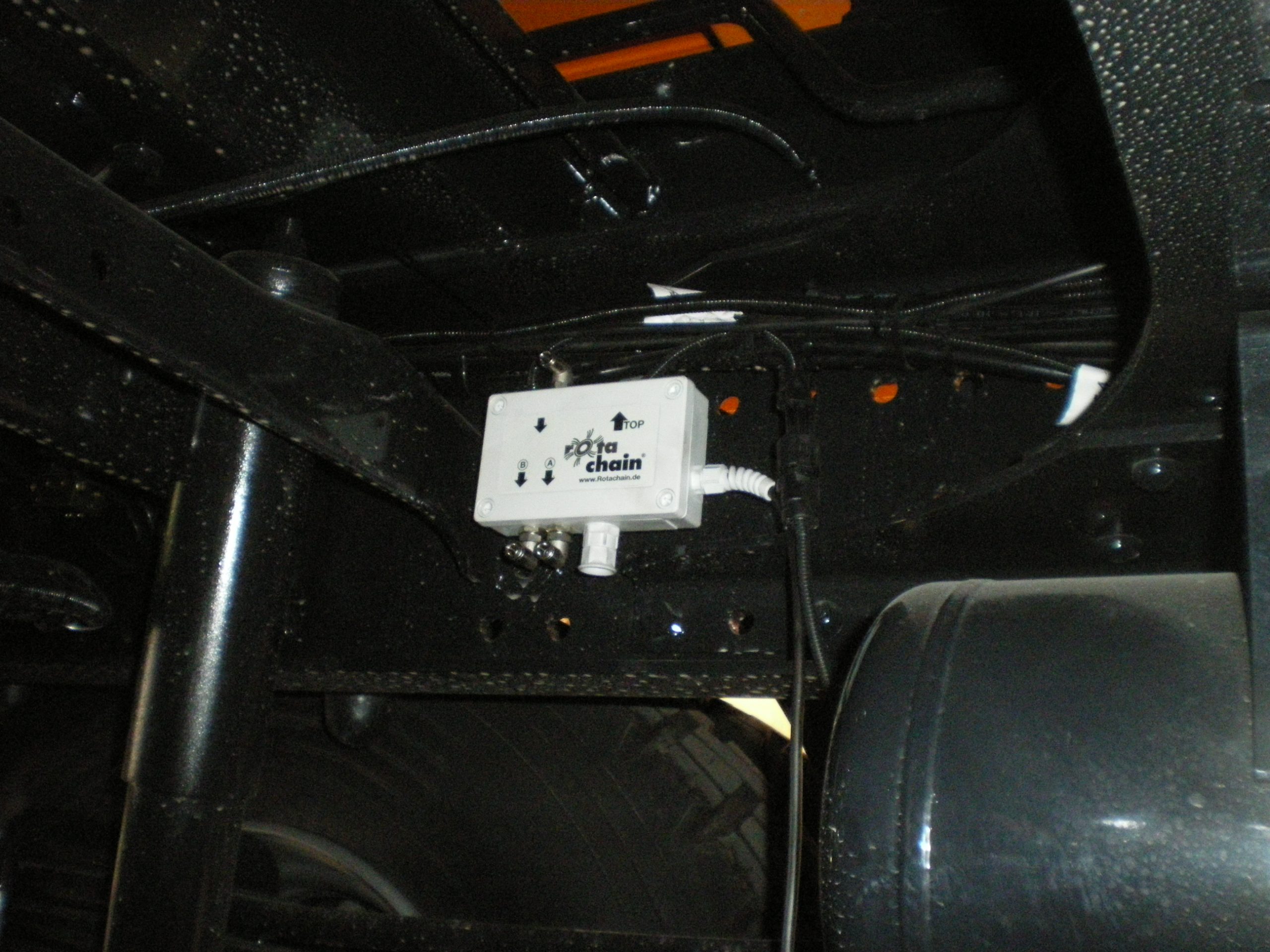

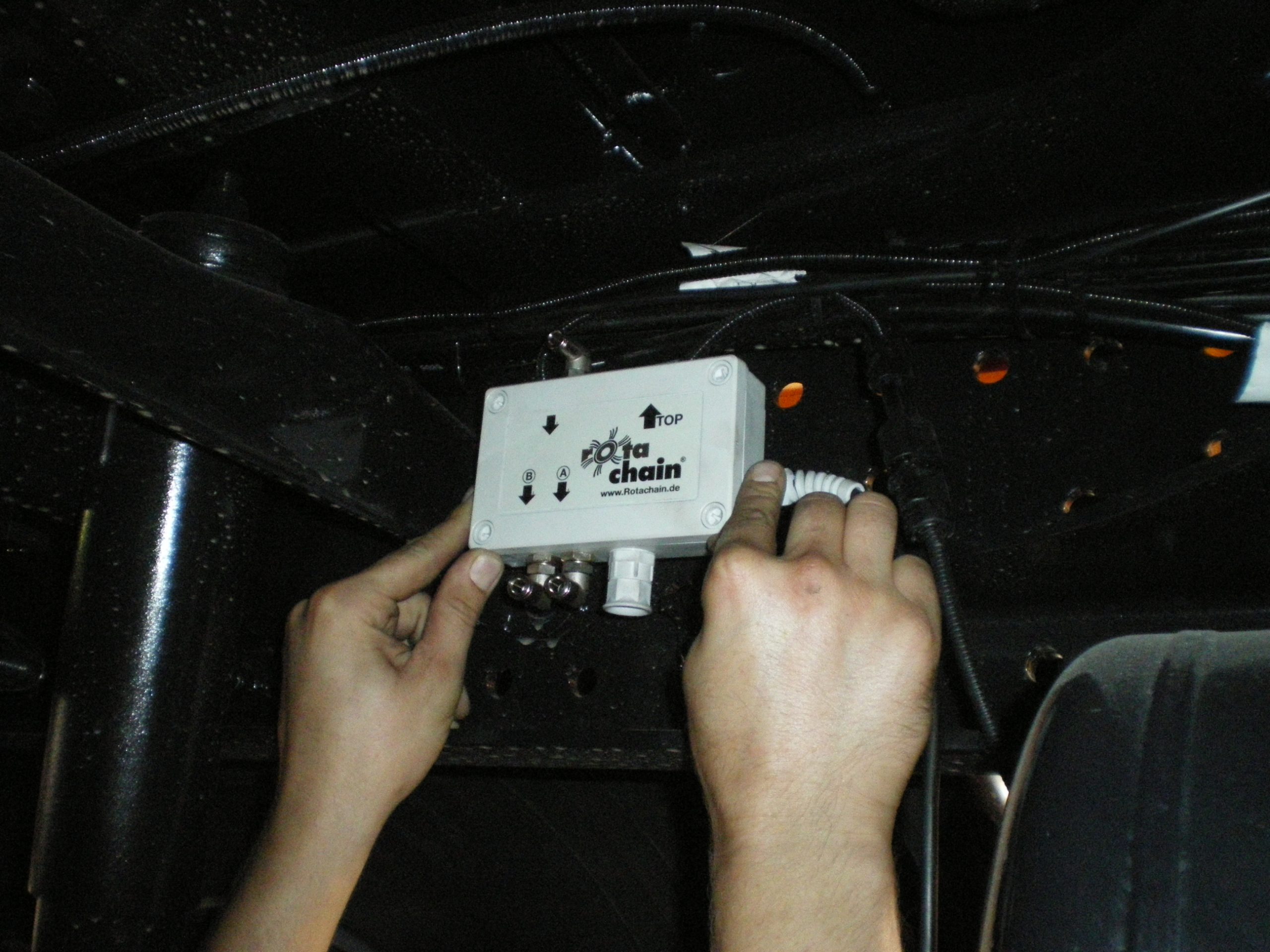

    Anbringen des Steuerventils am Längsträger





    Verlegen des Kabels vom Steuerventil zum Führerhaus entlang des Längsträgers


    Deckel vom Sicherungskasten entfernen


    Kabel zum Sicherungskasten verlegen


    Der Zugang zum Innenraum erfolg über den Sicherungskasten

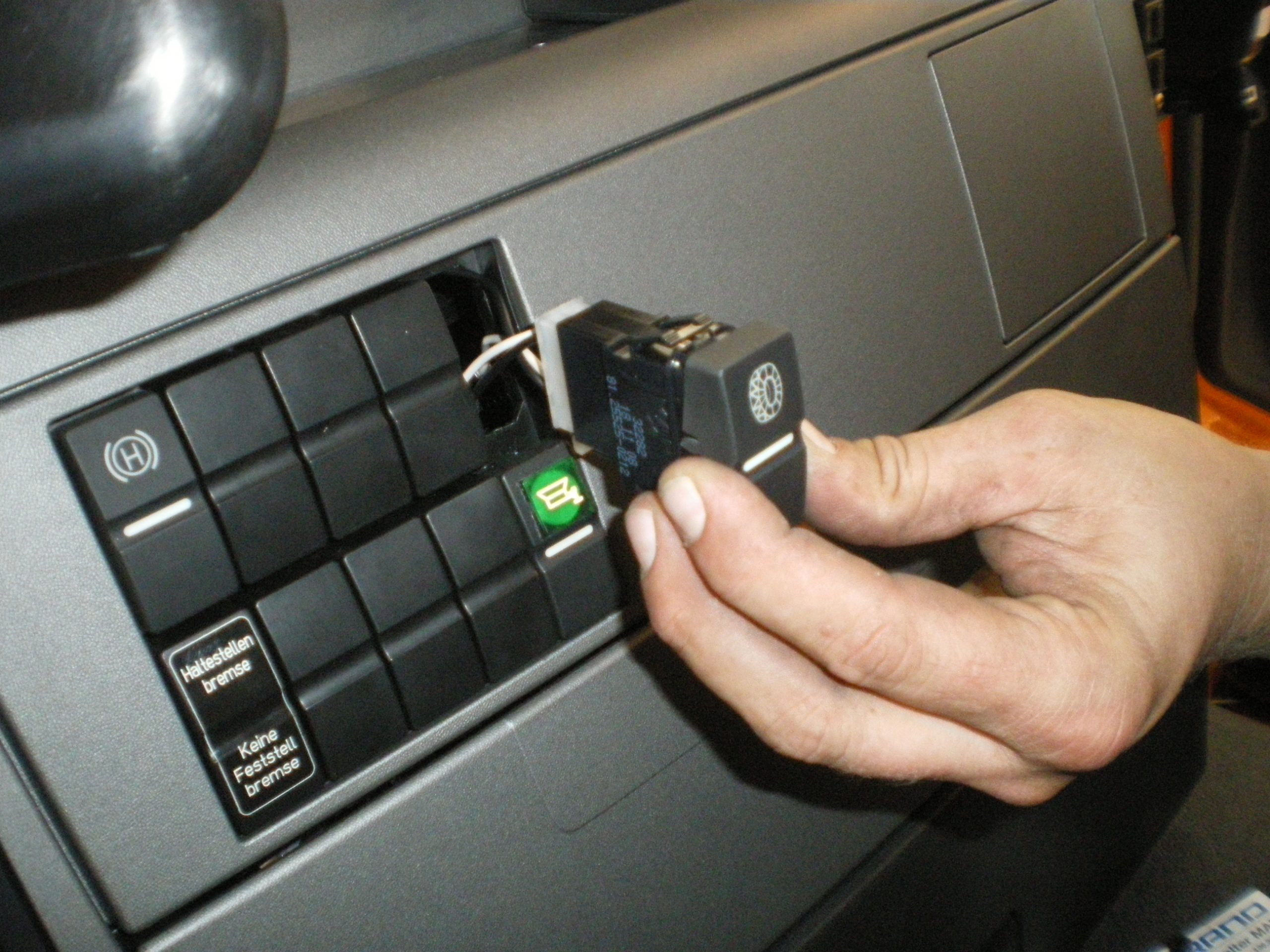

    fahrzeugspezifischen Schalter einsetzen

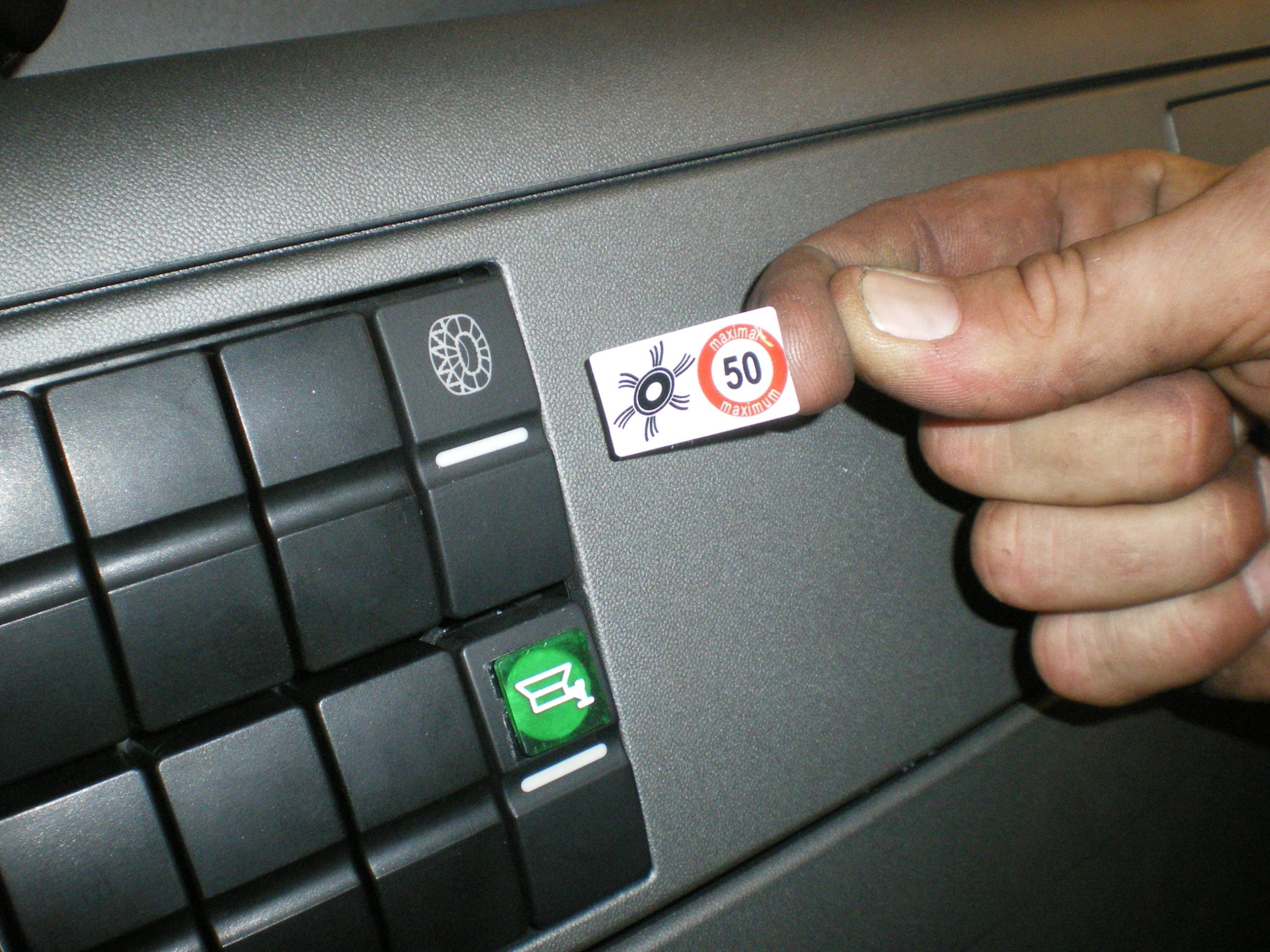

    Warnaufkleber anbringen

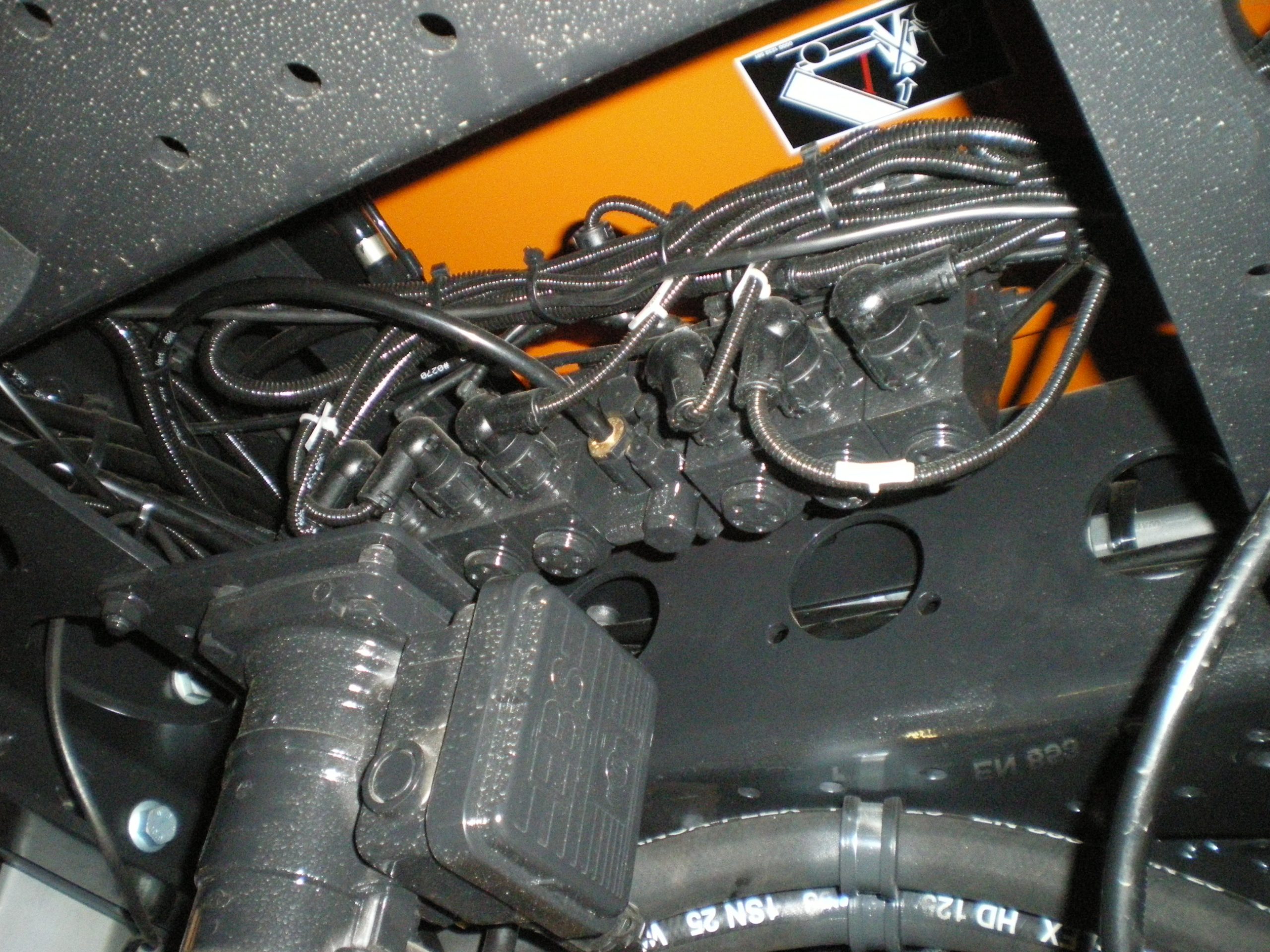

    Die Luftversorgen erfolgt über die Verteilerleiste

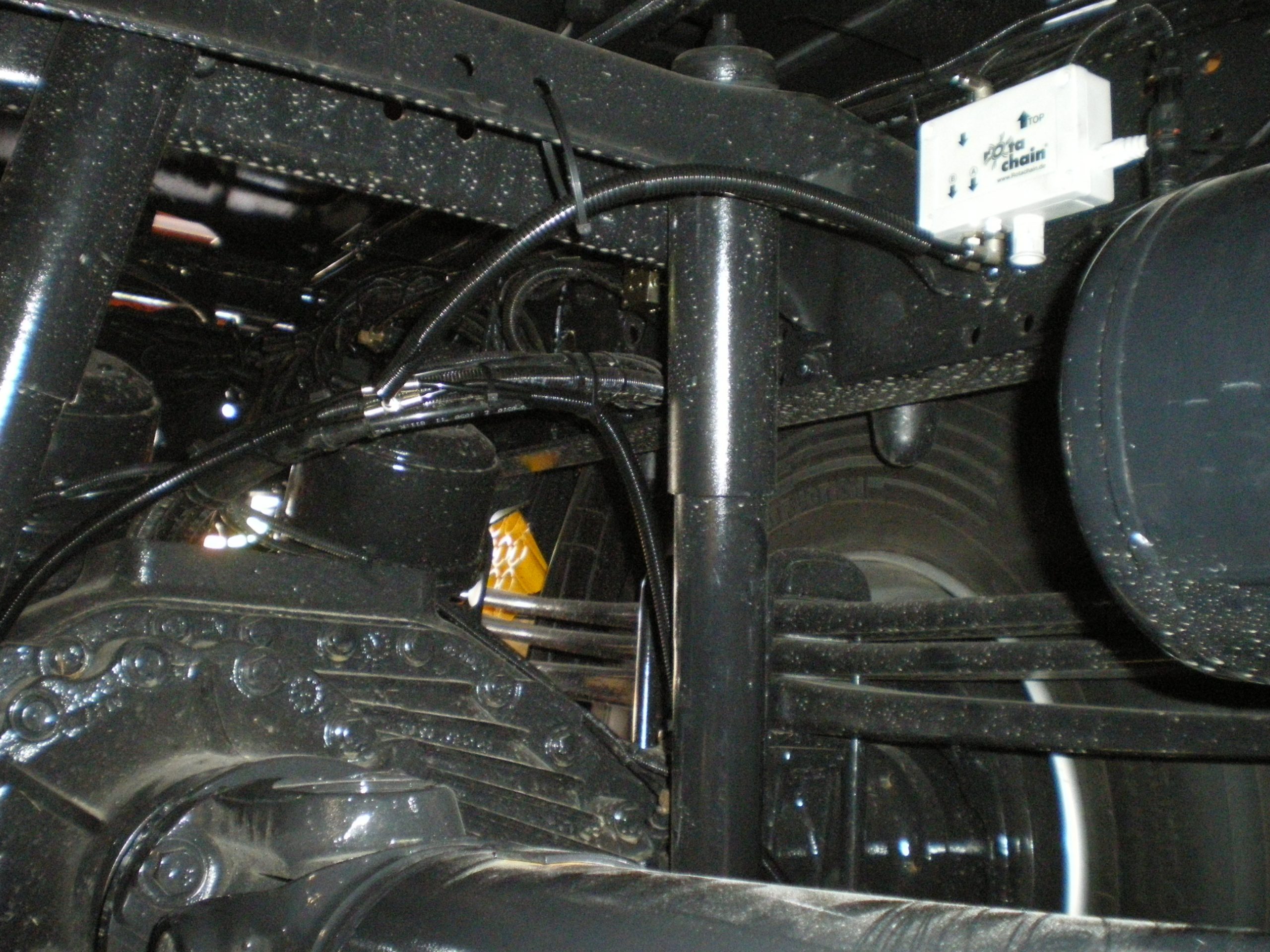

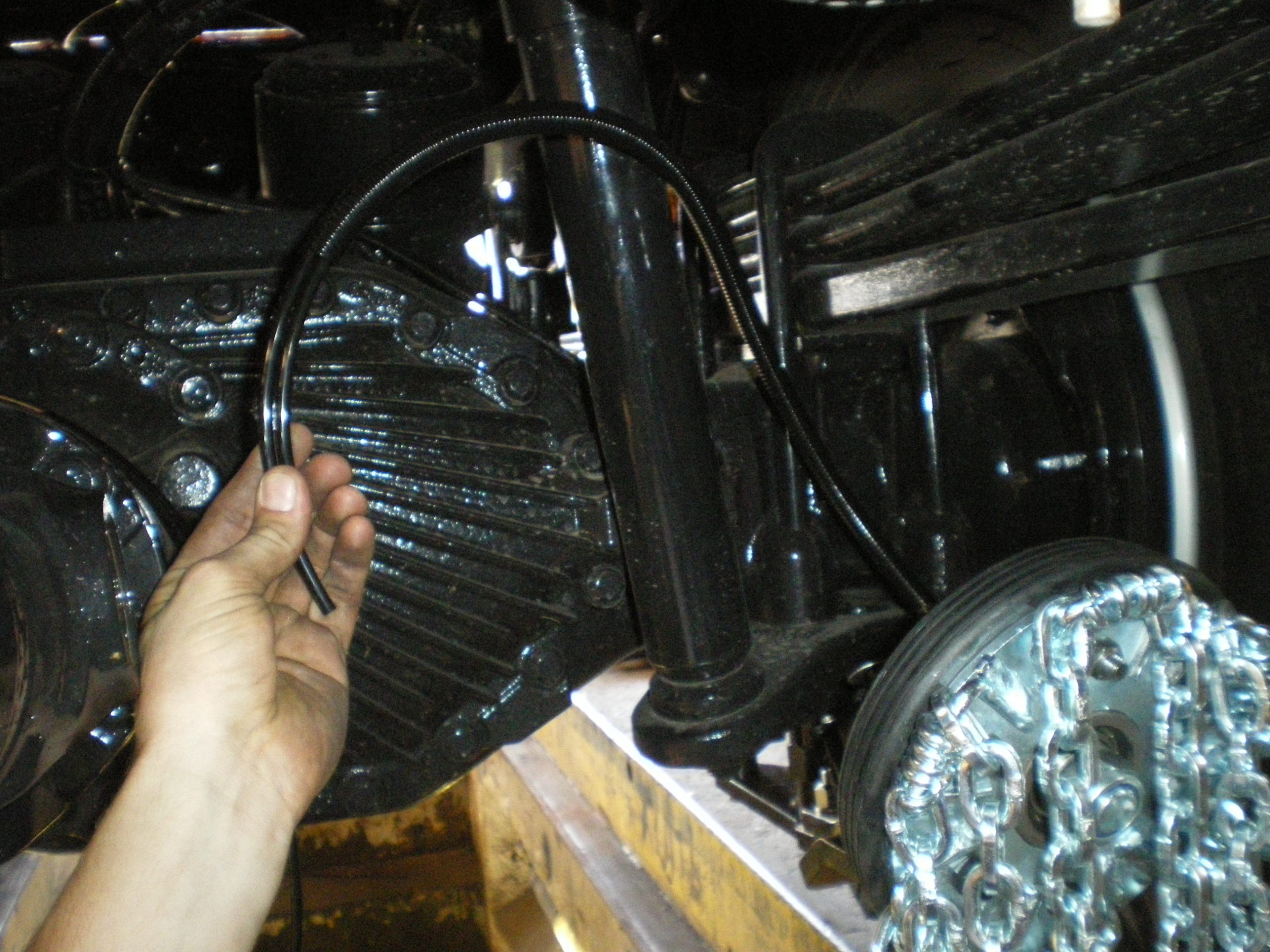

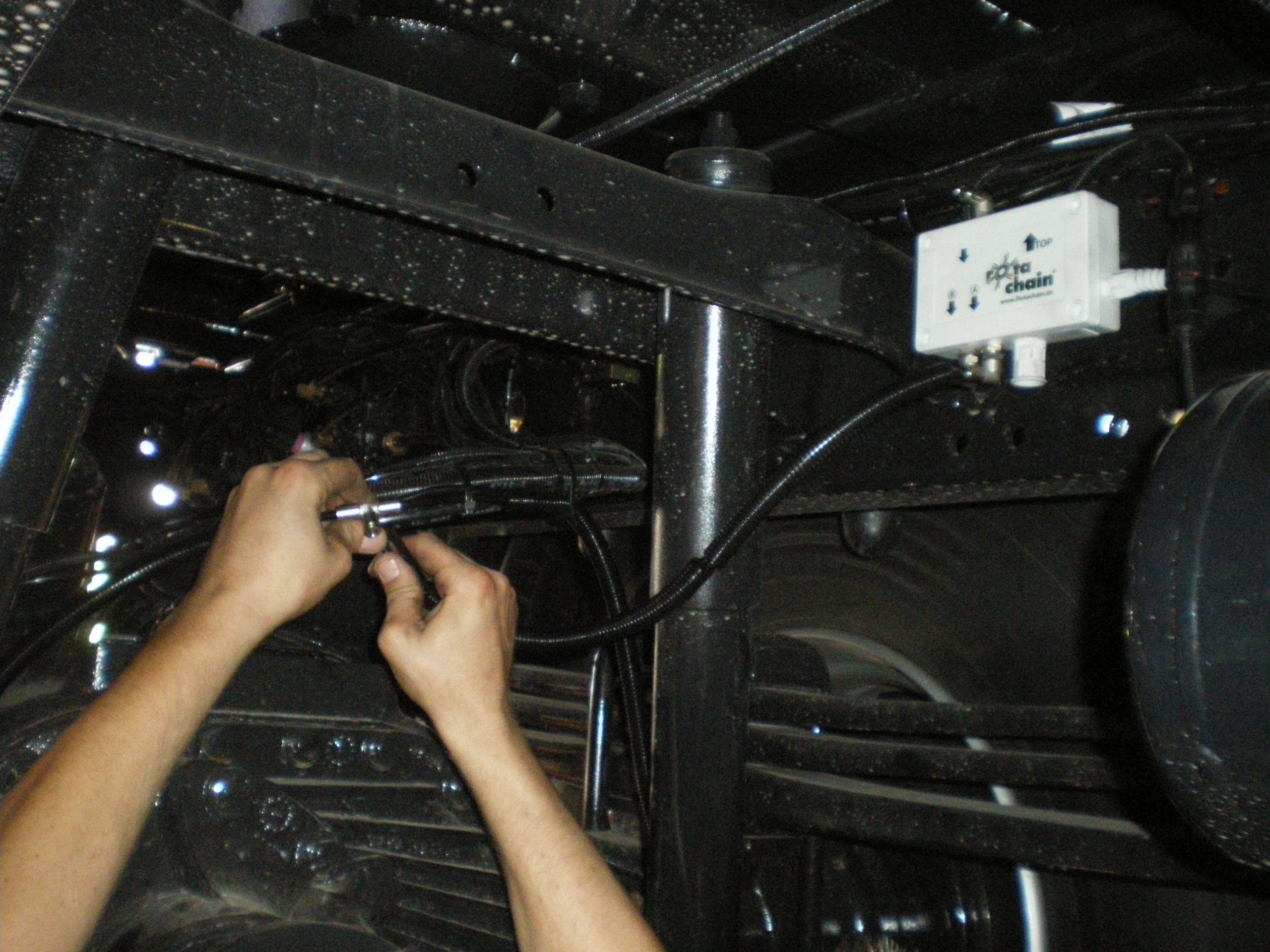

    Von den Antriebseinheiten werden die Luftleitungen zum Steuerventil verlegt


    T-Stücke verteilen die Luft zu den Antriebseinheiten
